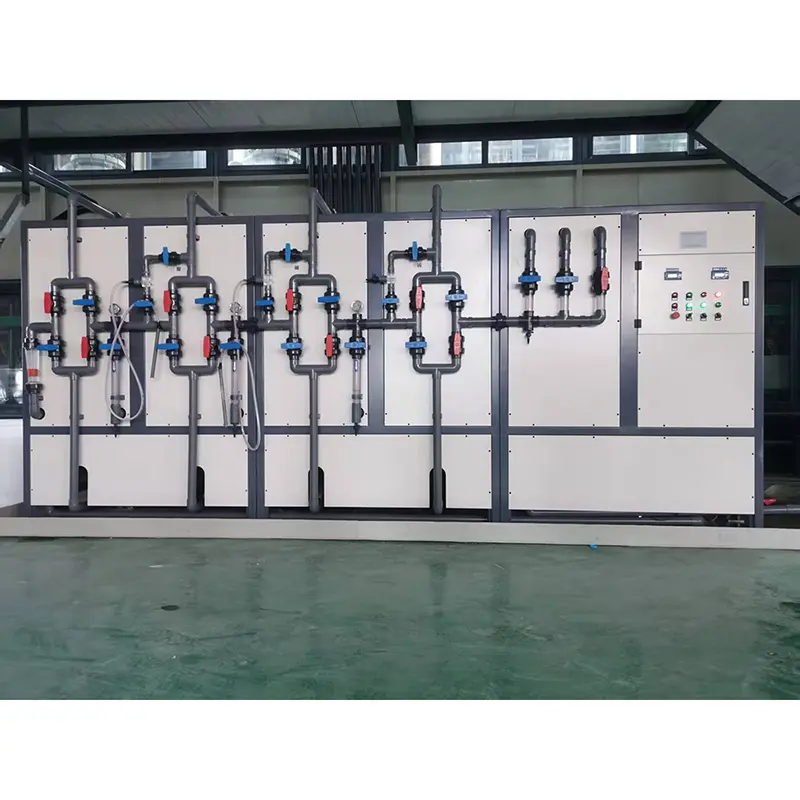

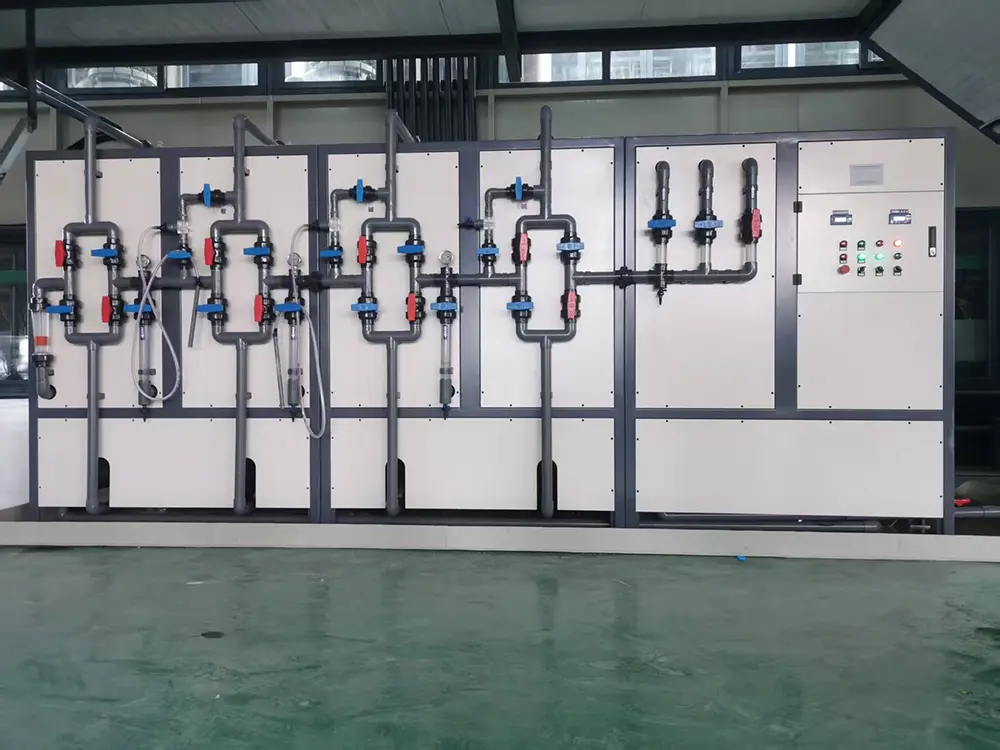

Ausrüstung für das Wasserrecycling von Verchromungstanks

Verchromungsspülwasser enthält wertvolles Chrom, das bei herkömmlichen Abwasseraufbereitungsprozessen typischerweise verloren geht.

Unsere Wasserrecyclingausrüstung für Verchromungstanks ermöglicht eine Chromrückgewinnung von bis zu 99 % und eine Wasserwiederverwendung von bis zu 95 % und wandelt Abwasser in wiederverwendbare Galvanisierungslösung und sauberes Spülwasser um.

Anstatt Chrom als gefährlichen Abfall zu behandeln, etabliert dieses System einen geschlossenen Wasserrecyclingprozess für die Galvanisierung, der den Chemikalienverbrauch, die Schlammbildung und den Druck auf die Einhaltung von Umweltauflagen deutlich reduziert.

Diese Lösung ist sowohl für Beschichtungsanlagen mit sechswertigem Chrom (Cr⁶⁺) als auch mit dreiwertigem Chrom (Cr³⁺) geeignet.

Warum die Rückgewinnung von Chromabwasser notwendig ist

Verchromungsabwasser ist aufgrund seiner Toxizität und seines chemischen Wertverlusts eines der am stärksten regulierten Industrieabwässer.

Wichtigste industrielle Herausforderungen:

● Hohe Kosten durch Chromverlust im Spülwasser

● Strenge Grenzwerte für Umwelteinleitungen (Kontrolle des Cr-Gehalts erforderlich)

● Kosten für die Entsorgung gefährlicher Schlämme

● Hoher Frischwasserverbrauch in Galvanisierungslinien

● Erhöhung des Drucks zur Einhaltung der Zero Liquid Discharge (ZLD)-Konformität

In herkömmlichen Systemen wird Chrom chemisch reduziert und als Schlamm entsorgt, was zum Verlust wertvoller Rohstoffe und hohen Betriebskosten führt.

Technologien zur Rückgewinnung von Chromspülwasser

Abhängig von Ihrem Chromprozesstyp bieten wir zwei industrietaugliche Rückgewinnungstechnologien an.

1. Rückgewinnungssystem für sechswertiges Chrom (Ionenaustauschtechnologie)

Bei herkömmlichen Cr⁶⁺-Beschichtungslinien verwendet das System selektives Anionenaustauschharz, um Chromat- und Dichromat-Ionen aus dem Spülwasser einzufangen.

Funktionsprinzip:

Chromationen werden vom Ionenaustauscherharz adsorbiert

Bei der Regeneration entsteht konzentrierte Chromsäure

Das Konzentrat wird direkt in das Galvanisierbad zurückgeführt

Sauberes Wasser wird im Spülsystem wiederverwendet

Ergebnis:

Chromrückgewinnung bis zu 99 %

Stabile Wiederherstellung der Badkonzentration

Minimale Erzeugung chemischer Abfälle

2.Trivalentes Chrom-Rückgewinnungssystem

Für moderne Cr³⁺-Galvanisierungssysteme verwenden wir Hochdruck-Umkehrosmose (bis zu 120 bar), um die Herausforderungen des hohen osmotischen Drucks zu bewältigen.

Funktionsprinzip:

● Vorfiltration entfernt suspendierte Feststoffe

● Hochdruck-RO konzentriert Chromlösung

● Permeatwasser wird zum Spültank zurückgeführt

● Das Konzentrat wird in das Galvanisierbad zurückgeführt

Technische Highlights:

● Betriebsdruck: bis 120 bar

● Chrom-Abweisung: bis zu 99,8 %

● Wasserrückgewinnung: bis zu 95 %

● Energieverbrauch: 1,5–2,7 kWh/m³

Geschlossener Prozessablauf

Hexavalenter Chrome-Wiederherstellungsprozess (IX-System)

1. Spülwassersammlung aus der Galvanisierungslinie

2. Vorfiltration (10 μm)

3. Ionenaustauschadsorption von Cr⁶⁺

4. Sauberes Wasser wird in den Spültank zurückgeführt

5. Harzregenerationsprozess

6. Konzentrierte Chromsäure wird in das Bad zurückgeführt

Trivalenter Chrome-Wiederherstellungsprozess (RO-System)

1. Auffangen des Spülwassers

2. UF + Vorfiltration

3. Hochdruck-RO-Konzentration

4. Wiederverwendung von Permeatwasser

5. Konzentrat in das Galvanisierbad zurückführen

6. Optionales Polieren im zweiten Durchgang

Wichtige Spezifikationen

Für eine integrierte Behandlung kann unser Chrom-Spülwasser-Recyclingsystem mit zusätzlichen Stufen konfiguriert werden, darunter UF-Vorbehandlung, Umkehrosmose im zweiten Durchgang zur Entfernung von Borsäure und Verdampfer für null Flüssigkeitsausstoß.

Geschlossener Prozessablauf

Hexavalente Chrome-Wiederherstellung (IX-System):

Trivalente Chrome-Wiederherstellung (HPRO-System):

Fallstudien zeigen, dass Hochdruck-RO-Systeme eine Ausscheidung von Chrom und Sulfat von >99,8 % erreichen und damit die Anforderungen für eine direkte Wiederverwendung im Galvanisierungsprozess erfüllen.

Hauptvorteile

● Das Chromrückgewinnungssystem reduziert den Verbrauch von Chromchemikalien um bis zu 99 %.

● Das Design mit geschlossenem Kreislauf verhindert die Einleitung von Chrom in Abwasserströme.

● Die Wasserwiederverwendungsrate erreicht bis zu 95 %, wodurch der Frischwasserbedarf erheblich reduziert wird.

● Die Schlammbildung wird im Vergleich zu herkömmlichen Behandlungssystemen auf nahezu Null reduziert.

● Ermöglicht die Einhaltung strenger Umweltvorschriften zur Einleitung von Schadstoffen.

● Unterstützt die Integration von ZLD-Systemen (Zero Liquid Discharge).

● Sowohl für sechswertige als auch für dreiwertige Chromprozesse geeignet.

Anwendungen

Unser verchromtes Spülwasserrückgewinnungssystem wird häufig eingesetzt in:

● Dekorative Verchromung im Automobilbereich

● Hartverchromung (Hydraulikstangen, Rollen, Formen)

● Endbearbeitung von Luft- und Raumfahrtkomponenten

● Herstellung von Badezimmerbeschlägen und Wasserhähnen

● Galvanik-Lohnbetriebe mit Mehrlinienproduktion

● Industrielle Oberflächenbehandlungsanlagen

Das System eignet sich sowohl für neue Galvanisierungslinien als auch für Retrofit-Projekte.

Warum JUNDA wählen?

Als professioneller Hersteller von Galvanik- und Oberflächenbehandlungsgeräten kombinieren wir Galvanikverfahrenstechnik + Wasseraufbereitungstechnik + Automatisierungssteuerung.

Unsere Vorteile:

Konstruktion und Fertigung direkt ab Werk

Doppelkompetenz im Galvanikprozess + Abwasserbehandlung

Kundenspezifisches Systemdesign basierend auf dem Anlagenlayout

Nachgewiesene Erfahrung in industriellen Anwendungen

CE-zertifizierte Umweltschutzausrüstung

Langfristiger technischer Support und Optimierungsservice

Wir verstehen nicht nur die Ausrüstung, sondern auch die Galvanochemie und die Optimierung der Produktionseffizienz.

FAQ

Was ist eine Wasserrecyclinganlage für verchromte Tanks?

Dabei handelt es sich um ein industrielles Abwasseraufbereitungssystem, das Chrom aus Spülwasser zurückgewinnt und sowohl Wasser als auch chemische Lösungen in einem geschlossenen Kreislauf wiederverwendet.

Wie funktioniert die Chromrückgewinnung?

Chromionen werden durch Ionenaustausch oder Hochdruck-Umkehrosmose aus dem Spülwasser abgetrennt und die konzentrierte Lösung anschließend in das Galvanisierbad zurückgeführt.

Was ist der Vorteil von Chromrückgewinnungssystemen?

Sie reduzieren den Verbrauch von Chromchemikalien, machen die Schlammentsorgung überflüssig und ermöglichen eine Wiederverwendung von bis zu 95 % Wasser in Galvanikanlagen.

Funktioniert dieses System für die dreiwertige Verchromung?

Ja. Die Hochdruck-RO-Technologie wurde speziell für Cr³⁺-Systeme mit hohem osmotischem Druck entwickelt.
